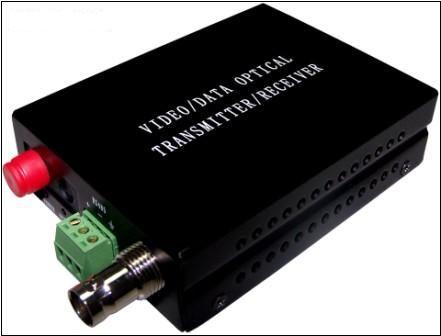

1路視頻+1路反向數據 光端機
一．產品簡介：１路數字視頻+1路反向數據光端機采用先進的工藝設計，體積超小，性能卓越，特別適合于安裝尺寸、體積、空間等有特殊要求的應用現場，可作為內置于球機等場合使用或可直接插在攝像機的視頻接口上。 迷你型數字視頻光端機 的光模塊和核心電路采用進口元器件，穩定性高，所有的光、電接口均符合國際標準，安裝時免調整，適用于不同的工作環境 。
二．特點：
● 全數字無壓縮、廣播級傳輸
● 支持點對點、級聯式、分布式網絡連接，SNR不會下降
● 自動兼容PAL、SECAM、NTSC等視頻制式
● 三級防雷保護
● 無模擬調頻、調相、調幅光端機的交調干擾
● 自動功率調解，自動溫度補償電路，自動恢復過載保護
● 支持視頻無損再生中繼
● 超級光學動態范圍，使用時無需調節
● 表面貼裝技術
● 光纖WDM/CWDM/DWDM技術
● 千兆光纖傳輸技術，大容量，易升級
● 工業級超寬溫度范圍（-40℃～+85℃），適應更多環境
● 帶電熱拔插
● 支持用戶定制及 OEM 方式
三．技術規格：
視 頻 |
|
視頻接口數 |
1 路視頻 |
信號帶寬 |
8MHz |
視頻輸入／輸出阻抗 |
75 Ω （非平衡）， BNC |
微分增益 |
DG ＜ 1% （典型值） |
微分相位 |
DP ＜ 0.6 o （典型值） |
場斜比 |
＜ 5% |
視頻信噪比 |
S/N ≥ 67 dB （加權） |
數 據 ： |
|
物理接口 |
工業標準接線端子 |
數據類型 |
RS485/RS422/RS232/Manchester |
支持速率 |
0～400Kbps |
誤碼率 |
< 10 -9 |
一般指標： |
|
無故障工作時間 |
≥ 10 萬小時 |
工作溫度 |
-40 ℃ ～ +85℃ |
工作濕度 |
0～95% 無冷凝 |
工作電壓 |
交直流 220V 、 +5 、 +9 、 24V 可選 |
光纖指標： |
|
光學接口 |
FC/ST可選 |
傳輸距離 |
多模：0～3km; 單模：0～20km（40km、60km、80km可選） |
波長 |
多模： 850/1310 μ m ；單模： 1310/1550 μ m |
外形尺寸： |
|
壁掛式 |
11(長) x 8.5(寬) x 2.6(高) cm |
三．應用范圍
※ 智能交通監控系統（ ITS）
※ 安防系統
※ 校園網
※ 工業監控（電力、化工、鋼鐵、石油、鐵路、水利等）
※ 軍事監控（倉庫、守衛、保密等等）
※ 電視臺節目傳輸系統

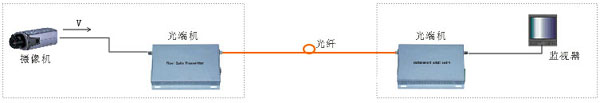

四．應用連接圖
|
