智能RS-232/422轉換器
目前工業環境中許多重要的設備仍然使用RS-232接口界面設計,然而,RS-232是一個點對點的界面,限制設備和計算機之間的傳輸距離只能為
15米
.為了克服這個限制,許多用戶使用RS-232到RS-422轉換器,將RS-232設備連到工業RS-422網絡,傳輸數據時距離超過
1.2km.

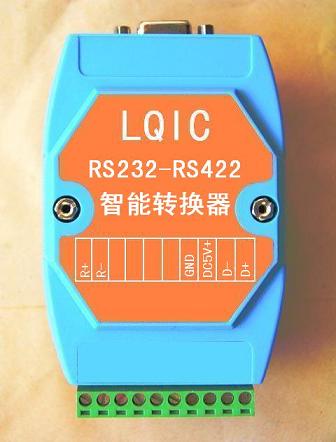

232422ih 是一款性能卓著,功能強大的工業級RS-232/RS-422智能(neng)轉換器,設計指標完全符合工業標準要求,具備嚴格的工業應用設計特點,集多項專門技術于一身.包括導軌式外型設計支持DIN-rail標準導軌安裝,接線端子接線,可通過外部接線端子供電且支持5V或者5～30V寬電壓輸入,3000V光電隔離保護和自動偵測串口信號速率.總之,您的RS-232設備可以輕松接入工業RS-422網絡,無須做任何的軟硬件改變.此外它采用接口自適應技術,無需開關設置,既可支持RS-232/RS-422雙向轉換,納秒級轉換速度,非常適合在性能要求苛刻的工業采集系統中使用.
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
3000V光電隔離保護可選
※ 特有接口自適應技術
※
可支持RS-422超強驅動功能
※
通信距離長達2000米（9600BPS）
※
接口具有1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIARS-232,RS-485,RS-422標準 |
|
RS-232信號
|
TX,RX,
GND |
|
RS-422信號
|
D+,D-,R+,R-,GND
|
|
光隔/非光隔(ge)
|
可選(xuan) |
|
工作方式
|
異步工作,點對點或多點,4線全雙工
|
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0～115.2kbps,自動偵測串口信號速率
|
|
負載能力
|
支持
32點輪詢環境(可定制128點) |
|
傳輸距離
|
RS-422端
2000米
(9600bps時),RS-232端建議不超過15米 |
|
接口保護
|
600W浪涌保護、15KV靜電保護 |
|
光電隔離 |
3000V
(可選) |
|
接口形式
|
RS-232端DB9孔標準端子,RS-422端10位工業壓線端子 |
|
|
|
環境指標：
|
|
|
|
工作溫度
|
-20℃
～
60℃
|
存儲溫度
|
-25℃
～
85℃
|
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
5V或者5～30V供電可選
|
|
功耗
|
靜態功耗 100mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
80g
|
|
|
|
定貨信息： |
|
|
|
產品(pin)型號： |
產品說明： |
價格: |
| LQIC232422IH.DC5 |
RS232-RS422轉換器工業型：DC5V供電，無光電隔離 |
|
| LQIC232422IH.DC5-30 |
RS232-RS422轉換器工業型：DC5-30V供電，無光電隔離 |
|
| LQIC232422IH.DC5.G |
RS232-RS422轉換器工業型：DC5V供電，有光電隔離 |
|
| LQIC232422IH.DC5-30.G |
RS232-RS422轉換器工業型：DC5-30V供電，有光電隔離 |
|
| |
|
|
|
RS232-RS422轉換器說明書
一.產品型號：LQIC232422IH.DC5
二.電(dian)(dian)源：工作電(dian)(dian)壓：DC5V 電(dian)(dian)壓范(fan)圍(wei)：DC 4.8V～DC5.3V 功耗(hao)≤2.0 W
三.輸(shu)入輸(shu)出接(jie)口與安裝方法：
1.有極性232總線接口：提供連接線纜，帶“DB9（母）”標準接口，標準3線通訊。
2.有極性RS422總線接口：4線，“D+”422信號發送端正極，“D-”422信號發送端負極，“R+”422信號接收端正極，“R-”422信號接收端負極。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
可由USB口提供DC5V電源。若不能正常工作，請檢查接線是否正確。
4.RS485總(zong)線采(cai)用(yong)差分信號進行傳輸，抗干擾(rao)能力(li)強，一般采(cai)用(yong)RVS1.0mm2普通(tong)非屏蔽雙(shuang)絞線，并且雙(shuang)絞線越粗，通(tong)訊(xun)距離(li)越遠，通(tong)訊(xun)效(xiao)果越好。若采(cai)用(yong)屏蔽雙(shuang)絞線，通(tong)訊(xun)效(xiao)果更好。
四.功能：
1.本產品用于擴展RS232聯網的通訊距離，具備將RS232總線信號轉換成滿足RS422總線物理層協議信號的功能。不用改變原來的通訊協議，只要將RS232-RS422轉換器接入232通訊網絡就行。經過多次轉換中繼，可將232聯網的通訊距離延長幾公里。
2.使用RS232-RS422轉換器可將RS232總線和RS485總線相連接，實現RS232總線和RS422總線的相互轉換。總之：需要遠距離抗干擾傳輸時就轉換成RS422總線，需要連接232通訊設備時就轉換成RS232總線。一條RS422總線通訊距離可達到2000米。
3.一條RS422總線最大驅動能力為32個設備，若一條RS422總線上超過32個設備，可采用多條RS422總線來驅動，或者加RS422中繼器，或者定做驅動能力為64點、128點、256點的轉換器。組網簡單靈活，可擴展幾千個設備。
4.RS422總線數(shu)據和RS232總線數(shu)據完全同步，可(ke)直(zhi)接接入聯(lian)網(wang)網(wang)絡。
五.性能：
1.本轉換器的232總線采用三線制通訊。通訊速率：0～115.2kbps任意速率自適應。
2.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
3.對由(you)于長線(xian)傳輸(shu)帶來的信(xin)號延(yan)遲問題采用了智能處理。
4.雙向通(tong)訊(xun)，納(na)秒級轉換，通(tong)訊(xun)速度快,即插即用(yong)，透明傳輸。
|
