超強驅動高性能單端供電光隔RS-422中繼器
目前工業環境中許多重要的設備使用RS-422接口界面設計,然而,RS-422限制設備之間的傳輸距離只能為
1200米
.為了克服這個限制,許多用戶使用RS-422中繼器來延長RS-422設備之間的傳輸距離.

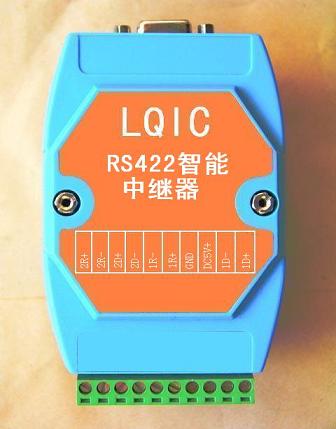

422422eh是一款超強驅動高性能光隔RS-422繼器,可支持RS-422中繼功能.采用單端供電技術實現光隔(可選),其RS-422一端采用獨立外供電,而另一端采用DC/DC隔離變換提供電源,通信信號采用高速光耦隔離.這種設計能夠有效避免工程中由于共用電源帶來的隔離失效,稱為真正"隔離".
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
特有接口自適應技術
※
既可支持RS-422中繼功能亦可增加驅動設備的數量
※
單端5V或者5～30V供電,另端采用5VDC-DC
電源隔離3000V,無需串口取電
※ 信號傳輸采用3000V高速光隔及預加重技術
※
通信距離長達3000米
（9600BPS）
※
接口提供1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIA RS-485,RS-422標準 |
|
RS-422信號
|
D+(A),D-(B),R+,R-,GND
|
|
工作方式
|
異步工作,點對點或多點,4線全雙工
|
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0～2Mbps,自動偵測串口信號速率
|
|
負載能力
|
支持 256 點輪詢環境
|
|
傳輸距離
|
RS-422端
3000米(9600bps時) |
|
接口保護
|
600W浪涌保護、1500V靜電保護 |
|
光電隔離 |
3000V |
|
接口形式
|
一端為10位接線端子 |
|
|
|
環境指標：
|
|
|
|
|
工作溫度
|
-20℃～
60℃ |
|
存儲溫度
|
-25℃～
85℃ |
|
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
|
功耗
|
靜態功耗120mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
80g
|
|
|
|
定貨信息： |
|
|
|
產品型號： |
產品說明： |
價格: |
| LQIC422422EH.DC5 |
智能RS422中繼器工業加強型：DC5V供電，無光電隔離 |
|
| LQIC422422EH.DC5-30 |
智能RS422中繼器工業加強型：DC5-30V供電，無光電隔離 |
|
| LQIC422422EH.AC220 |
智能RS422中繼器工業加強型：AC220V供電，無光電隔離 |
|
| LQIC422422EH.DC5.G |
智能RS422中繼器工業加強型：DC5V供電，有光電隔離 |
|
| LQIC422422EH.DC5-30.G |
智能RS422中繼器工業加強型：DC5-30V供電，有光電隔離 |
|
| LQIC422422EH.AC220.G |
智能RS422中繼器工業加強型：AC220V供電，有光電隔離 |
|
|
超強驅動智能RS422中繼器說明書
一.產品型號：LQIC422422EH.DC5
二.電源：工作電壓：DC5V 電壓范圍：DC 4.8V～DC5.3V 功耗≤2.0 W
三.輸入輸出接口與安裝方法：
1.有極性1號RS422總線接口：4線，“1D+”422信號發送端正極，“1D-”422信號發送端負極，“1R+”422信號接收端正極，“1R-”422信號接收端負極。
2.有極性2號RS422總線接口：4線，“2D+”422信號發送端正極，“2D-”422信號發送端負極，“2R+”422信號接收端正極，“2R-”422信號接收端負極。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。若不能正常工作，請檢查接線是否正確。
4. RS422總線采用差分信號進行傳輸，可實現4線全雙工通訊，抗干擾能力強，一般采用RVS1.0mm2普通非屏蔽雙絞線，大大降低工程電纜使用量，大大降低工程造價。并且雙絞線越粗，通訊距離越遠，通訊效果越好。若采用屏蔽雙絞線，通訊效果更好。一條RS422總線通訊距離可達到3000米。
四.功能：
1.本產品用于擴展RS422總線聯網的通訊距離，具備RS422總線中繼功能。不用改變原來的通訊協議，只要將RS422中繼器接入RS422總線網絡就行。
2.一條RS422總線最大驅動能力為256個設備，若一條RS422總線上超過256個設備，可采用RS422中繼器。為了延長RS422總線的通訊距離，可采用多個RS422中繼器進行中繼，多次中繼后，通訊距離可達幾公里。組網簡單靈活，可擴展幾千個設備。
五.性能：
1.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
2.對由于長線傳輸帶來的信號延遲問題采用了智能處理。
3.雙向通訊，納秒級轉換，通訊速度快,即插即用，透明傳輸。 |
