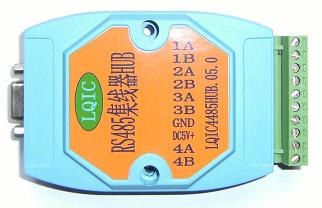

4口RS485集線(xian)器（HUB） 1主(zhu)3從/4主(zhu)
目前工業環境中許多重要的設備使用RS-485接口界面設計,然而,RS-485限制設備之間的傳輸距離只能為
1200米
.為了克服這個限制,許多用戶使用RS-485集線器來延長RS-485設備之間的傳輸距離，并且實現RS-485總線的分叉傳輸，還可以增加總線的驅動能力。
4485hub是一款4路通用級高性能光隔RS-485中繼器,可支持RS-485中繼功能.采用單端供電技術實現光隔(一路),其RS-485一端采用獨立外供電,而另一端采用DC/DC隔離變換提供電源,通信信號采用高速光耦隔離.這種設計能夠有效避免工程中由于共用電源帶來的隔離失效,稱為真正"隔離".
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
特有接口自適應技術
※
既可支持RS-485中繼功能亦可增加驅動設備的數量，還可實現總線分叉傳輸功能
※
單端5V或者7-30V供電,另端采用5VDC-DC
電源隔離3000V
※ 信號傳輸采用3000V高速光隔及預加重技術
※
通信距離長達
2000米
（9600BPS）
※
接口提供1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIA RS-485,RS-422標準 |
|
RS-485信號
|
1A,1B; 2A,2B; 3A,3B; 4A,4B
|
|
工作方式
|
異步工作,點對點或多點,2線半雙工 |
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0-1Mbps,自動偵測串口信號速率
|
|
負載能力
|
支持 32點輪詢環境(可定制128點) |
|
傳輸距離
|
RS-485端
2000米(9600bps時) |
|
接口保護
|
600W浪涌保護、1500V靜電保護 |
|
光電隔離 |
3000V |
|
接口形式
|
一端為10位接線端子 |
|
|
|
環境指標：
|
|
|
|
工作溫度
|
-20℃
～
60℃
|
存儲溫度
|
-25℃
～
85℃
|
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
|
功耗
|
靜態功耗120mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
80g
|
|
|
|
定貨信息： |
|
|
|
產品型(xing)號： |
產品說(shuo)明： |
價格: |
| LQIC4485HUBIH.DC5 |
智能4口RS485集線器（HUB）工業型：DC5V供電，無光電隔離 |
|
| LQIC4485HUBIH.DC5-30 |
智能4口RS485集線器（HUB）工業型：DC5-30V供電，無光電隔離 |
|
| LQIC4485HUBEH.DC5.G |
智能4口RS485集線器（HUB）工業加強型：DC5V供電，有光電隔離 |
|
| LQIC4485HUBEH.DC5-30.G |
智能4口RS485集線器（HUB）工業加強型：DC5-30V供電，有光電隔離 |
|
|
|
