智(zhi)能RS-485中繼器
目前工業環境中許多重要的設備使用RS-485接口界面設計,然而,RS-485限制設備之間的傳輸距離只能為
1200米.為了克服這個限制,許多用戶使用RS-485中繼器來延長RS-485設備之間的傳輸距離.

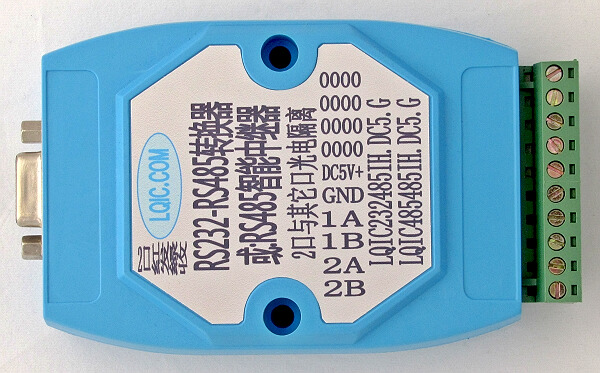

485485ih是一款通用級高性能光隔RS-485繼器,可支持RS-485中繼功能.采用單端供電技術實現光隔(可選),其RS-485一端采用獨立外供電,而另一端采用DC/DC隔離變換提供電源,通信信號采用高速光耦隔離.這種設計能夠有效避免工程中由于共用電源帶來的隔離失效,稱為真正"隔離".
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
特有接口自適應技術
※
既可支持RS-485中繼功能亦可增加驅動設備的數量
※
單端5V或者5～30V供電,另端采用5VDC-DC
電源隔離3000V,無需串口取電
※ 信號傳輸采用3000V高速光隔及預加重技術
※
通信距離長達2000米
（9600BPS）
※
接口提供1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIA RS-485,RS-422標準 |
|
RS-485信號
|
485A,485B |
|
工作方式
|
異步工作,點對點或多點,2線半雙工 |
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0～1Mbps,自動偵測串口信號速率
|
|
負載能力
|
支持 32點輪詢環境(可定制128點) |
|
傳輸距離
|
RS-485端
2000米(9600bps時) |
|
接口保護
|
600W浪涌保護、1500V靜電保護 |
|
光電隔離 |
3000V |
|
接口形式
|
一端(duan)為10位接線端子 |
|
|
|
環境指標：
|
|
|
|
|
工作溫度
|
-20℃～
60℃ |
|
存儲溫度
|
-25℃～
85℃ |
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
|
功耗
|
靜態功耗120mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
80g
|
|
|
|
定貨信息： |
|
|
|
產品型號： |
產品說(shuo)明： |
價格: |
| LQIC485485IH.DC5 |
智能RS485中繼器工業型：DC5V供電，無光電隔離 |
|
| LQIC485485IH.DC5-30 |
智能RS485中繼器工業型：DC5-30V供電，無光電隔離 |
|
| LQIC485485IH.AC220 |
智能RS485中繼器工業型：AC220V供電，無光電隔離 |
|
| LQIC485485IH.DC5.G |
智能RS485中繼器工業型：DC5V供電，有光電隔離 |
|
| LQIC485485IH.DC5-30.G |
智能RS485中繼器工業型：DC5-30V供電，有光電隔離 |
|
| LQIC485485IH.AC220.G |
智能RS485中繼器工業型：AC220V供電，有光電隔離 |
|
|
智能RS485中繼器說明書
一.產品型(xing)號：LQIC485485IH.DC5
二.電(dian)源：工作電(dian)壓(ya)：DC5V 電(dian)壓(ya)范圍：DC 4.8V～DC5.3V 功耗≤2.0 W
三.輸(shu)入輸(shu)出接口與安裝方法：
1.有極性RS485總線輸入接口：兩線，“485A”接輸入485總線的A線，“485B”接輸入485總線的B線。
2.有極性RS485總線輸出接口：兩線，“485A”接輸出485總線的A線，“485B”接輸出485總線的B線。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。若不能正常工作，請檢查接線是否正確。
4. RS485總線采用差分信號進行傳輸，可實現2線半雙工通訊(xun)，抗(kang)干擾能力強，一般(ban)采(cai)用RVS1.0mm2普通(tong)非屏蔽(bi)雙絞線(xian)(xian)，大(da)大(da)降低工程電(dian)纜使用量，大(da)大(da)降低工程造價。并且雙絞線(xian)(xian)越粗，通(tong)訊(xun)距(ju)(ju)離越遠，通(tong)訊(xun)效果越好(hao)。若采(cai)用屏蔽(bi)雙絞線(xian)(xian)，通(tong)訊(xun)效果更(geng)好(hao)。一條RS485總線(xian)(xian)通(tong)訊(xun)距(ju)(ju)離可達到2000米(mi)。
四.功能：
1.本產品用于擴展RS485總線聯網的通訊距離，具備RS485總線中繼功能。不用改變原來的通訊協議，只要將RS485中繼器接入RS485總線網絡就行。
2.一(yi)條RS485總(zong)(zong)線最(zui)大驅動能(neng)力(li)為32個設(she)(she)備，若一(yi)條RS485總(zong)(zong)線上超過32個設(she)(she)備，可采用RS485中(zhong)繼(ji)器。為了延長RS485總(zong)(zong)線的(de)通訊距(ju)離(li)，可采用多個RS485中(zhong)繼(ji)器進行中(zhong)繼(ji)，多次中(zhong)繼(ji)后，通訊距(ju)離(li)可達幾公里。組網簡單靈活，可擴展幾千個設(she)(she)備。
五.性能：
1.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
2.對由于長線傳輸帶來的信號延遲問題采用了智能處理。
3.雙(shuang)向通(tong)訊(xun)，通(tong)訊(xun)速度(du)快,即插即用，透明傳輸。 |
