RS485-光纖轉換器說明書
一.產品型號：LQIC485OPTIH.DC5.20km.2SC1
二.主要技術指標：
工作電壓：工作電壓：DC5V 電壓范圍：DC4.8V～DC5.3V
工作電流：≤200ｍA
光纖型號：單模1310nm光纖
傳輸距離：≤20km(單模)
傳輸介質：單模光纖
使用環境：溫度： －10～+50℃
相對濕度： ≤90%(40±2℃)
三.輸入輸出接口與安裝方法：

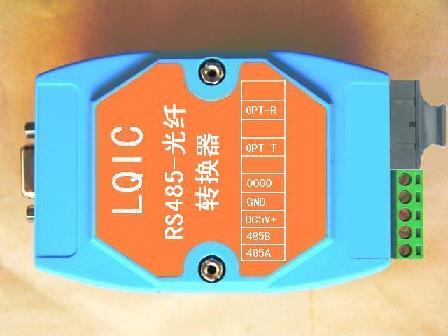

本產品對外具有一組光纖接口、一個485口和一個電源接口。可通過光纖實現485總線設備的高速遠距離點對點通訊。
1.有極性485總線接口：兩線，“485A”接485總線高電平，“485B”接485總線低電平。
2. 485總線采用RVS1.0mm2普通非屏蔽雙絞線，通訊距離可達到1.2km，大大降低工程電纜使用量，大大降低工程造價。并且雙絞線越粗，通訊距離更遠，通訊效果更好。若采用屏蔽雙絞線，通訊效果更好。485總線通訊速率：0~500Kbps任意速率自適應。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
若不能正常工作，請檢查接線是否正確。
4.有極性光纖接口：雙SC接口，“OPT-T”接另一轉換器的“OPT-R” ，“OPT-R”接另一轉換器的“OPT-T” 。
光口通訊速率：0~1Mbps任意速率自適應。
5. 光纖尾纖（或跳線）與工程鋪設光纜之間采用熔接技術。
四.功能：
1.本產品用于擴展485總線聯網的通訊距離，采用光纖作信號傳輸媒介，具有傳輸距離遠、傳輸頻帶寬、絕緣性能好、抗輻射、抗干擾能力強、重量輕、耐腐蝕等優點。特別適用于核輻射區、超高壓電力系統、強電磁干擾區、雷區、易燃易爆區及強腐蝕環境等場合。
2.使用“RS485-光纖轉換器”可將485總線和光纖相連接。需要遠距離抗干擾傳輸時就轉換成光纖，需要連接485總線通訊設備時就轉換成485總線。
3.雙向通訊，納秒級轉換，通訊速度快,即插即用，透明傳輸。
五.注意事項：
1.光纖轉換器必須成對使用。電源極性不能接反。
2. OPT-T、OPT-R端口在未接光纖前，應加帶塑膠保護罩以避免灰塵等雜質進入端口內部。
3.光纖的彎曲半徑不可小于0.5m。
|
