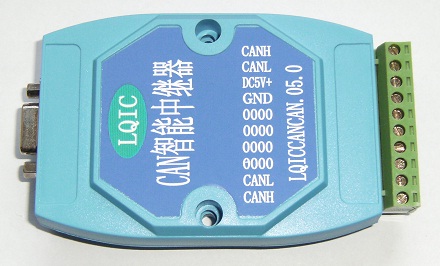

CAN智能中繼器隔離器
一。產品介紹：
1.本產品用于擴展CAN總線聯網的通訊距離，具備CAN總線中繼功能。不用改變原來的通訊協議，只要將CAN中繼器接入CAN總線網絡就行。
2. CAN總線采用差分信號進行傳輸，具有遠距離抗干擾通訊能力,能夠實現遠距離惡劣環境下的數據可靠通信。使用CAN中繼器可將兩段CAN總線相連接。
3.一條CAN總線最大驅動能力為110個設備，若一條CAN總線上超過110個設備，可采用CAN中繼器。為了延長CAN總線的通訊距離，可采用多個CAN中繼器進行中繼，多次中繼后，通訊距離可達幾十公里。組網簡單靈活，可擴展幾萬個設備。
二。特點：
1.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
2.對由于長線傳輸帶來的信號延遲問題采用了智能處理。
3.雙向通訊，納秒級轉換，通訊速度快,即插即用，透明傳輸。
三。通訊指標：
|
|
|
標準
|
符合EIARS-485,CANBUS標準
|
CANBUS信號
|
CANH,CANL |
CANBUS信號
|
CANH,CANL
|
光隔/非光隔
|
可選 |
工作方式
|
異步工作,點對點或多點,2線半雙工
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向
|
波特率
|
0～800kbps,無延時透明傳輸，波特率自適應，無需改動用戶協議 |
負載能力
|
支持110個CAN節點 |
傳輸距離
|
CANBUS總線
7000米
|
接口保護
|
600W浪涌保護、15KV靜電保護
|
光電隔離
|
3000V
(可選) |
接口形式
|
CANBUS端10位工業壓線端子 |
|
|
環境指標：
|
|
|
工作溫度
|
-40℃
～
80℃
|
存儲溫度
|
-40℃
～
85℃
|
相對濕度
|
5%～95%
|
|
|
電源指標：
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
功耗
|
靜態功耗 100mA以內,動態功耗平均值300mA以內
|
|
|
外觀指標：
|
|
|
長×寬×高
|
120mm
×
72mm
×
26mm
|
外殼
|
塑料亞當工業模塊外殼
|
顏色
|
藍色
|
重量
|
80g
|
|
|
定貨信息：
|
|
|
產品型號： |
產品說明： |
價格: |
CANCANIH.DC5 |
工業型CAN中繼器,DC5V供電 |
|
CANCANEH.DC5.G |
工業加強型CAN中繼器,DC5V供電,帶光電隔離 |
|
CANCANEH.DC5 |
工業加強型CAN中繼器,DC5V供電 |
|
CANCANEH.DC5-30 |
工業加強型CAN中繼器,DC5-30V供電 |
|
CANCANEH.DC5-30.G |
工業加強型CAN中繼器,DC5-30V供電,帶光電隔離 |
|
|
|
