RS-485接口PROFIBUS總線中繼器隔離器
目前工業環境中許多重要的設備使用PROFIBUS接口界面設計,然而,PROFIBUS高速傳輸時,通訊距離就會大大縮短.為了克服這個限制,許多用戶使用PROFIBUS中繼器來延長PROFIBUS設備之間的傳輸距離,同時進行光電隔離,保護設備通訊口。

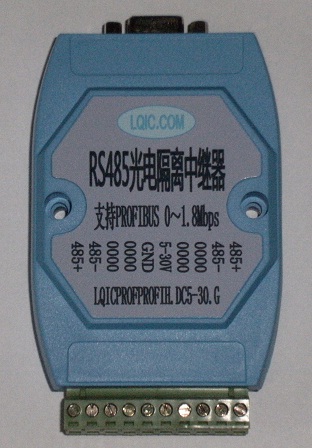

profprofih是一款超強驅動高性能光隔profibus中繼器,可支持RS-485中繼功能.采用單端供電技術實現光隔(可選),其RS-485一端采用獨立外供電,而另一端采用DC/DC隔離變換提供電源,通信信號采用高速光耦隔離.這種設計能夠有效避免工程中由于共用電源帶來的隔離失效,稱為真正"隔離"。
使用方法：先接上左邊一組RS485總線,再接上右邊一組RS485總線,然后接上電源開始通訊,自動偵測串口速率,自動判別和控制數據傳輸方向。
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
特有接口速率自適應技術
※
既可支持RS-485中繼功能亦可增加驅動設備的數量
※
單端5V或者5-30V供電,另端采用5VDC-DC
電源隔離3000V,無需串口取電
※ 信號傳輸采用3000V高速光隔隔離及超強預加重遠傳驅動技術
※
通信距離延長3000
米
（19.2kbps）,通信距離延長300
米
（1.5Mbps）
※
接口提供1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIA RS-485,RS-422標準 |
|
RS-485信號
|
485+,485-
|
|
工作方式
|
異步工作,點對點或多點,2線半雙工 |
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
工業型：0～1.8Mbps , 工業加強型：0～5Mbps,自動偵測RS485接口信號速率
|
|
負載能力
|
支持64點驅動
，可定做更多點數的驅動能力的模塊 |
|
傳輸距離
|
RS-485端
3000米
(19200bps時)
,
300米
(1.5Mbps時) |
|
接口保護
|
600W浪涌保護、1500V靜電保護 |
|
光電隔離 |
3000V |
|
接口形式
|
一端為10位接線端子 |
|
|
|
環境指標：
|
|
|
|
|
工作溫度
|
-20℃～
60℃ |
|
存儲溫度
|
-25℃～
85℃ |
|
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
|
功耗
|
靜態功耗120mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
<80g
|
|
|
|
定貨信息： |
|
|
|
| LQICPROFPROFIH.DC5 |
智能PROFIBUS中繼器工業型：DC5V供電，無光電隔離 |
| LQICPROFPROFIH.DC5-30 |
智能PROFIBUS中繼器工業型：DC5-30V供電，無光電隔離 |
| LQICPROFPROFIH.AC220 |
智能PROFIBUS中繼器工業型：AC220V供電，無光電隔離 |
| LQICPROFPROFIH.DC5.G |
智能PROFIBUS中繼器工業型：DC5V供電，有光電隔離 |
| LQICPROFPROFIH.DC5-30.G |
智能PROFIBUS中繼器工業型：DC5-30V供電，有光電隔離 |
| LQICPROFPROFIH.AC220.G |
智能PROFIBUS中繼器工業型：AC220V供電，有光電隔離 |
| LQICPROFPROFEH.DC5-30.G |
智能PROFIBUS中繼器工業加強型：DC5-30V供電，有光電隔離 |
|
|
