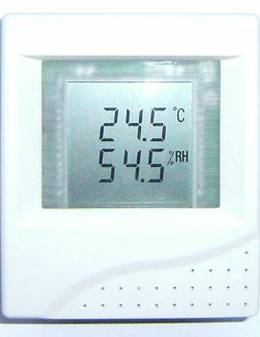

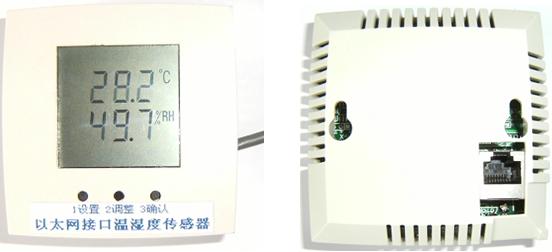

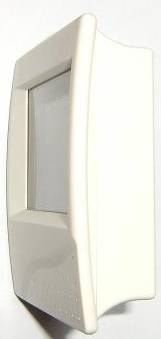

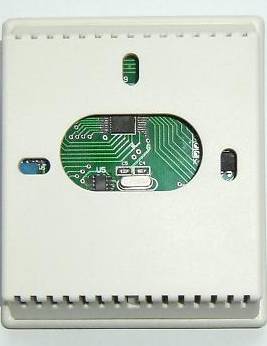

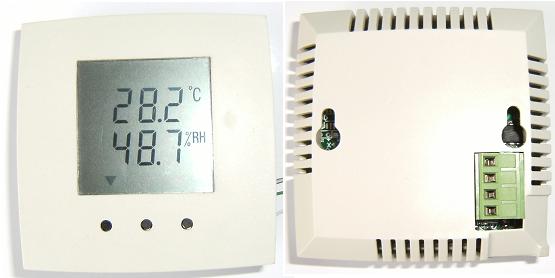

DB485E以太網溫濕度傳感器是一款基于高度集成數字溫濕度傳感器芯片，和高性能的網絡控制通訊模塊開發而成的一體化嵌入式溫濕度模塊。產品說采用的以太網微控制器核心模塊是為了促進嵌入式系統的快速開發和實現集成的以太網連接而設計的。它的尺寸小巧，卻封裝了強大的功能，這個核心模塊能給給設計者的控制通信提供完整的功能。集成的以太網口使得用戶擺脫串口通信和控制的限制，允許用戶進行本地連接或互聯網連接，網絡模塊支持TCP/IP以及UDP協議。
先將傳感器連接到電腦網卡上進行配置，直接連接到網卡用交叉網線，通過HUB連接到網卡用直連網線，連好網線接通電源后，液晶屏就會顯示溫度濕度值，電腦右下角也會顯示網絡正在連接，2～5分鐘后，網絡連接成功，打開以太網配置軟件進行配置，然后將傳感器以太網模塊的IP地址映射到電腦的COM口（確保該COM口還沒被占用），就可以用軟件用MODBUS RTU協議從該COM口讀傳感器的數據了。
技術參數如下：
- 供電電源：DC5V（DC4.8～5.3V）電壓,（或者定做DC5～30V供電電壓）
- 電 流：<50 mA
- 顯 示：LCD顯示測量值
- 測濕范圍：0～100%RH；
- 精 度：±2%RH（25℃時）
- 測溫范圍：-20～60℃ (一體)；-40～120℃（分體，探頭部分）
- 精 度：±0.3℃（25℃）
- 尺 寸：86×86×30 mm
- 10M/100M以太網接口
應用領域：適用于暖通空調、測試及檢測設備、數據記錄儀、倉儲、家電、家用氣象站、濕度調節器、醫療儀器。
| 訂貨型號 |
接口(協議) |
溫度精度℃ |
濕度精度%RH |
價格(元) |
| DB485E-10 |
以太網(MODBUS) |
±0.4 |
±4 |
|
| DB485E-11 |
以太網(MODBUS) |
±0.3 |
±3 |
|
| DB485E-15 |
以太網(MODBUS) |
±0.2 |
±2 |
|
|
HCT-1家用溫濕度計采用全透明的有機玻璃塑料罩殼和鋁型材組合而成的底座.鐘機芯采用機械自記鐘,可分1天（日記）和7天（周記）兩種,這是HTC-1和HTC-2型的主要區別,其它結構均相同; 本系列產品具有造型美觀,結構緊湊,使用方便等特點 另外，本企業還生產用電子鐘為記錄鐘的溫濕度計，除鐘機不同外，其余均同HTC-1（2）。電子鐘的記錄時間可分：1d（日記）、7d（周記）、31d（月記）
技術資料：
型號 HTC-1（日記） HTC-2（周記）
溫度范圍 -35～45℃ -35～45℃
精確度 ±1℃ ±1℃
濕度范圍 30%～100%RH 30%～100%RH
精確度 ±5%RH ±5%RH
記錄時間 1d（日記）自記鐘 7d（周記）自記鐘
精確度 ±5min ±30min
外型尺寸 113mm*91mm*21mm 113mm*91mm*21mm
重量 120g 120g
備注溫度感應元件是雙金屬片；
濕度感應元件是一束脫脂毛發；
罩殼采用全透明的有機玻璃和塑料罩殼組合而成，底座由鋁型材壓制而成，造型美觀大方。
溫濕度計HTC-1、HTC-2結構：
1.溫度感應元件是雙金屬片,其一端與元件支架相連,另一端為自由端與調節機構相連.當空氣溫度變化時,雙金屬片自由端左右移動,通過傳動機構傳遞到自記筆上把溫度變化連續記錄下來.
2.濕度感應元件是一束脫脂人發,它的兩端固定在支架上,中間套在傳動機構的小鉤上,當空氣相對濕度變化時,毛發束隨濕度的變化而改變其長度,這變化經小鉤傳遞到兩弧片裝置,通過傳動機構傳遞到自記筆上,把濕度變化連續記錄下來,弧片裝置由大弧片和小弧片組組成,大弧片上有平衡重錘,能使毛發始終保持緊張.
3.記錄部分及外殼:外殼由底座和罩蓋組成,在底座上安裝一固定主軸,記錄筒底上裝有自記鐘,在記錄筒底下有外露小齒輪,它和主軸上固定齒輪相嚙合,當自記鐘在運行過程中,記錄筒繞主軸能均勻地旋轉.底座上還裝有筆檔機構.
4.自記紙用金屬條壓在記錄筒上,金屬壓條下端插入筒底邊的槽里面,上端夾在記錄筒上邊緣的缺口里.
5.外殼右側為感應元件及傳動部分,為保護起見有通風好的保護罩插入底座上特制槽內,再用螺釘固定.
備注：溫度感應元件是雙金屬片。濕度感應元件是一束脫脂毛發。罩殼采用全透明的有機玻璃和塑料罩殼組合而成，底座由鋁型材壓制而成，造型美觀大方。 |
